В.Милованов
АРБАЛЕТЫ

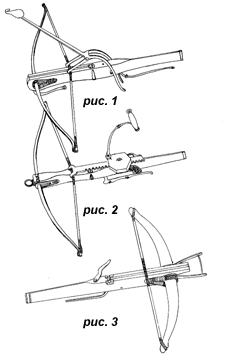

1. БОЕВОЙ АРБАЛЕТ XIV-XVI ВВ.
Лук, первоначально "сложный", с начала XV в. заменяется
стальным. Сила натяжения до 200 кг. Натяжение производилось
"козьей ногой" - железным рычагом сложной формы, упиравшимся
в два выступа. При повороте рычага, с увеличением силы натяжения,
уменьшался радиус вращения рычага. Дальность стрельбы до 300
м. Скорострельность - 2-3 б/мин. Спуск - "орех". Носился
на плече или поясе.
2. БОЕВОЙ И ОХОТНИЧИЙ АРБАЛЕТ XIV-XVII ВВ.
Лук, первоначально "сложный", с начала XV в. заменяется
стальным. Сила натяжения доходила до 300 кг. Натягивался "немецким
воротом" - зубчатой рейкой с двумя когтями в железном корпусе
с редуктором. Дальность стрельбы - 300-400 м. Скорострельность
- 1-2 б/мин. Спуск - вращающийся "орех" с зарубками
сверху (для тетивы) и снизу (для носика спусковой скобы). В
боевых арбалетах спусковая скоба - просто рычаг на оси, в охотничьих
- сложное и очень нежное устройство. Носился на поясе или у
седла.
3. БОЕВОЙ И ОХОТНИЧИЙ АРБАЛЕТ XI-XIII ВВ.
Лук относится к типу "сложных" луков - склеен из древесины,
оклеенной изнутри костяными пластинками, снаружи - сухожилиями
и обтянутый поверх берестой. Сила натяжения до 120 кг. Натягивается
ногой, вставляемой в стремя, и крюком на поясе. Дальность стрельбы
до 200 м. Прицельная дальность, как у всех арбалетов, около
60 м. Скорострельность - до 4 болтов/мин. Спуск - зарубка с
выталкивателем или втягивающийся упор. Носился на ремне через
плечо.

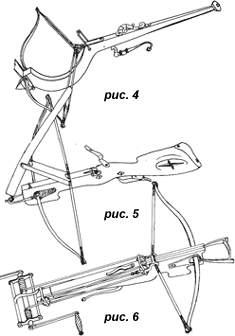

4. ИТАЛЬЯНСКИЙ ПУЛЕВОЙ ОХОТНИЧИЙ АРБАЛЕТ XVI-XVII ВВ.
Баллестра
Лук стальной сложнопрофилированный. На тетиве имеется специальное
кожаное или плетеное гнездо для свинцовой пули. Сила натяжения
25-30 кг. Дальность стрельбы до 100 м. Прицельная дальность
стрельбы до 20 м. Натягивается руками. Скорострельность до 6
пуль в мин. Использовался на придворной охоте на мелких птиц,
обычно женщинами.
5. ОХОТНИЧИЙ АРБАЛЕТ XVII-XVIII ВВ.
Лук стальной, часто с более ранних арбалетов. Сила натяжения
до 200 кг. Натягивался "козьей ногой" - двухсоставным
рычагом из дерева. Дальность стрельбы до 200 м. Скорострельность
2-3 б/мин. Спуск - зарубка со стопором. Носился на ремне через
плечо. При установке над тетивой планки с желобом из арбалета
можно было стрелять свинцовыми пулями.
6. БОЕВОЙ АРБАЛЕТ XIV - НАЧАЛА XVI ВВ. И ЦЕЛЕВОЙ XVI-XVIII
ВВ.
Лук стальной. Сила натяжения - до 530 кг. Натягивается "английским
воротом" - системой блоков, полиспастов и воротом. У более
слабых арбалетов был один блок, у самых мощных - 4. Дальность
стрельбы - 300-700 м. Скорострельность - не более 1 б/мин. Спуск
- "орех". Ворот носился на поясе, арбалет - на плече.
|
|
